Od požadavku na IP krytí k ověřenému těsnění pomocí kompresních uzávěrů
Návrh vodotěsného a prachotěsného krytu často začíná volbou těsnění. V praxi se však ukazuje, že výsledná účinnost utěsnění není dána pouze samotným těsněním. Skutečný výkon vzniká souhrou mezi těsněním, uzavíracími prvky, panty a celkovou konstrukcí.
Pro konstruktéry pracující s krytím IP65, IP67 nebo vyšším platí jedno zásadní zjištění: kompresní uzávěr rozhoduje o tom, zda je těsnění skutečně funkční. Nejen při montáži, ale především v průběhu času a při proměnlivých provozních podmínkách.
Proč těsnění v praxi často selhává
Mnoho problémů s těsněním nevzniká ve fázi návrhu, ale až při testování nebo v reálném provozu. Kryt, který je teoreticky těsný, se v praxi může ukázat jako náchylný k netěsnostem. Důvodem bývá zejména to, že stlačení těsnění není rovnoměrné po celém obvodu, nebo že uzavírací síla není dostatečná k vyrovnání výrobních tolerancí a deformací.
Odolnost navenek. Spolehlivost uvnitř
V jiných případech je těsnění na začátku funkční, ale jeho účinnost postupně klesá vlivem stárnutí materiálu nebo teplotních vlivů. Společným jmenovatelem těchto situací je skutečnost, že těsnění nebylo navrženo jako systém.
Kdo od samého počátku zohlední interakci mezi těsněním a uzávěrem, předchází těmto problémům a šetří nákladné iterace.
Základ každého utěsnění: kontrolovaná komprese
Funkčnost těsnění je podmíněna jeho stlačením v přesně definovaném rozsahu. Nedostatečná komprese vede ke vzniku netěsností, zatímco nadměrná komprese způsobuje zvýšené mechanické namáhání, urychlené opotřebení a trvalou deformaci materiálu (ztrátu elasticity).
Zde existuje přímá souvislost s uzavíracím mechanismem. Ten totiž určuje, jaký zdvih a jaká síla jsou k dispozici pro správné zatížení těsnění. V rámci sortimentu kompresních uzávěrů jsou v tomto ohledu patrné výrazné rozdíly.

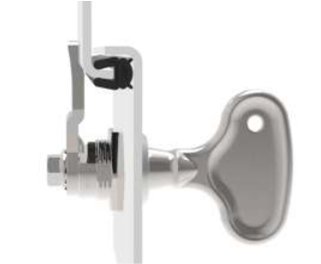

Otočný západkový uzávěr s kompresí (E3) byl vyvinut pro aplikace, kde je vyžadována vyšší komprese. Se zdvihem až cca 6,4 mm a uzavírací silou přibližně 56 kg je toto řešení vhodné pro silnější těsnění a větší panely. V situacích s omezeným montážním prostorem nebo nižším zatížením těsnění představuje otočný západkový uzávěr (E5) s kompresním účinkem cca 2 mm kompaktní alternativu.
Otočné západkové uzávěry s kompresí
Zobrazit přehled produktů a jejich specifikace
Dlouhodobá stabilita utěsnění: jak kompresní set ovlivňuje těsnicí výkon
Důležitým, často podceňovaným faktorem je dlouhodobé chování elastomerů. Vlivem stlačení a teploty dochází u těsnění k postupné deformaci a částečné ztrátě pružnosti. Tento jev, označovaný jako kompresní set neboli trvalá deformace elastomeru, způsobuje, že přítlačný tlak těsnění se v průběhu času snižuje.
Konstrukce, která vychází pouze z počátečního stavu, tak nese riziko selhání po několika měsících nebo letech provozu. Pokud je tento efekt zohledněn již ve fázi návrhu a je navržena dostatečná rezerva v uzavírací síle, zůstává utěsnění spolehlivě funkční i při dlouhodobém zatížení.
Vliv okolních podmínek na konstrukční návrh
Prostředí, ve kterém je kryt usazen, má přímý vliv na jeho utěsnění. Teplotní výkyvy vedou k roztažnosti a smršťování materiálů, zatímco vlhkost, čisticí prostředky a UV záření mohou negativně ovlivnit vlastnosti těsnění.
Kromě toho mohou v důsledku ohřevu nebo ochlazení vzduchu uvnitř krytu vznikat tlakové rozdíly. Ty představují dodatečné zatížení těsnění a v extrémních případech mohou vést k netěsnostem nebo k nasávání vlhkosti do vnitřního prostoru.
Robustní konstrukční návrh tyto dynamické vlivy zohledňuje a zajišťuje, že utěsnění zůstává spolehlivé nejen za ideálních podmínek, ale především v reálném provozu.
Uzavírací síla a její rozložení rozhodují
Těsnění může spolehlivě fungovat pouze tehdy, pokud je požadovaná síla nejen dostatečná, ale také rovnoměrně rozložená po celém obvodu dveří nebo panelu. U větších aplikací zde často vzniká problém: mezi jednotlivými uzavíracími body může docházet k lokálním deformacím konstrukce, což vede k nerovnoměrné kompresi těsnění.
Výkonné řešení, jako je otočný západkový uzávěr s kompresí (E3), umožňuje efektivně komprimovat větší délky a současně snížit počet potřebných uzavíracích bodů. To zjednodušuje konstrukci a zároveň zvyšuje její spolehlivost.
Je však důležité neposuzovat uzávěr izolovaně. Výslednou funkci ovlivňuje také umístění pantů, tuhost panelu a rozmístění uzavíracích bodů – všechny tyto faktory společně určují konečný výsledek utěsnění.
Podívejte se v tomto videu na kompresní účinek uzávěru typu E3

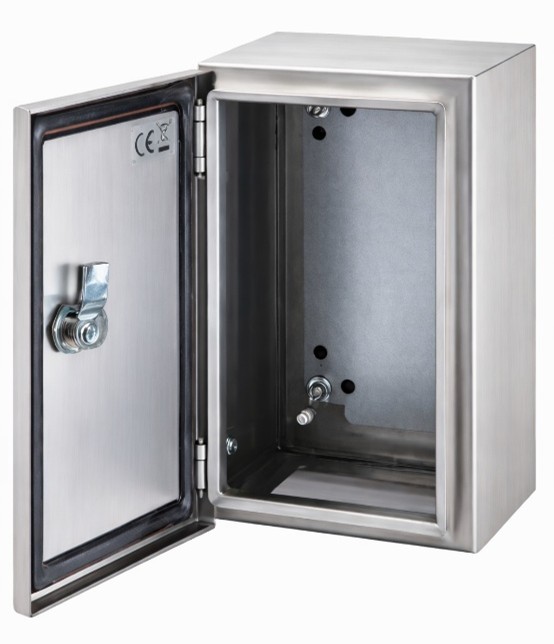

Navrženo pro opakované použití: otevírání a zavírání
V mnoha aplikacích není kryt trvale uzavřen. Přístup pro údržbu nebo kontrolu znamená, že těsnění musí být pravidelně přerušováno a znovu obnovováno.
To klade specifické požadavky jak na těsnění, tak na uzávěr. Těsnění musí být možné pokaždé obnovit a uzávěr musí při každém cyklu dosáhnout stejné konečné polohy a stlačení. Kompresní uzávěry byly vyvinuty speciálně pro tyto aplikace a nabízejí reprodukovatelný a spolehlivý uzavírací pohyb. V těchto oblastech vyrábíme naše špičkové stroje just-in-time s pomocí bezpapírového výrobního systému.
Časté konstrukční chyby
V praxi se určité chyby opakují. Uzávěry se například volí na základě vzhledu nebo montážních rozměrů, aniž by se zohlednila požadovaná komprese nebo uzavírací síla. V jiných případech se ukáže, že zvolený uzávěr nemá dostatečný zdvih pro použité těsnění nebo že počet uzávěrových bodů je pro velikost panelu prostě příliš malý.
Pravidelně se také podceňuje vliv stárnutí a okolních podmínek, takže těsnění, které zpočátku funguje dobře, v průběhu času přesto způsobuje problémy.
Jádrem těchto chyb je to, že uzávěr není považován za nedílnou součást těsnění.
